วารสารราชบััณฑิิตยสภา
ปีีที่่� ๔๖ ฉบัับัที่่� ๓ กัันยายน-ธัันวาคม ๒๕๖๔
74 การแลกเปล่�ยนข้้อมููลแบบอนุกรมูระหว่่างไมูโครคอนโทรลเลอร์โดยใช้้เกณฑ์์ว่ิธี่ข้องแผงแป้นอักข้ระ

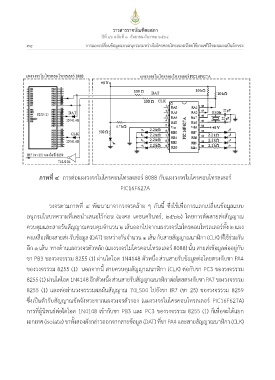

ภาพท่� ๔ การตั่อแผงวงจรไมโครคอนี้โทรลเลอร์ 8088 กับแผงวงจรไมโครคอนี้โทรลเลอร์
PIC16F627A
วงจรตัามภาพิท้� ๔ พิัฒนี้ามาจากวงจรคล้าย ๆ กันี้นี้้� ซ่�งใช้้เพิ่�อการแลกเปล้�ยนี้ข้้อมูลแบบ
อนีุ้กรมในี้บทความท้�เคยนี้ำาเสนี้อไว้ก่อนี้ (มงคล เดช้นี้ครินี้ทร์, ๒๕๖๒) โดยการตััดสายส่งสัญญาณ
ควบคุมและสายรับสัญญาณควบคุมจำานี้วนี้ ๒ เส้นี้ออกไปจากแผงวงจรไมโครคอนี้โทรลเลอร์ทั�ง ๒ แผง
คงเหล่อเพิ้ยงสายส่ง-รับข้้อมูล (DAT) ระหว่างกันี้จำานี้วนี้ ๑ เส้นี้ กับสายสัญญาณนี้าฬิิกา (CLK) ท้�ใช้้ร่วมกันี้
อ้ก ๑ เส้นี้ ทางด้านี้แผงวงจรตััวหลัก (แผงวงจรไมโครคอนี้โทรลเลอร์ 8088) นี้ั�นี้ สายส่งข้้อมูลตั่ออยู่กับ
ข้า PB3 ข้องวงจรรวม 8255 (1) ผ่านี้ไดโอด 1N4148 ตััวหนี้่�ง ส่วนี้สายรับข้้อมูลตั่อโดยตัรงกับข้า PA4
ข้องวงจรรวม 8255 (1) นี้อกจากนี้้� สายควบคุมสัญญาณนี้าฬิิกา (CLK) ตั่อกับข้า PC3 ข้องวงจรรวม
8255 (1) ผ่านี้ไดโอด 1N4148 อ้กตััวหนี้่�ง ส่วนี้สายรับสัญญาณนี้าฬิิกาตั่อโดยตัรงกับข้า PA7 ข้องวงจรรวม
8255 (1) และตั่อผ่านี้วงจรรวมผกผันี้สัญญาณ 74LS04 ไปยังข้า IR7 (ข้า 25) ข้องวงจรรวม 8259
ซ่�งเป็นี้ตััวรับสัญญาณข้ัดจังหวะจากแผงวงจรตััวรอง (แผงวงจรไมโครคอนี้โทรลเลอร์ PIC16F627A)
การท้�ผู้นี้ิพินี้ธี์ตั่อไดโอด 1N4148 เข้้ากับข้า PB3 และ PC3 ข้องวงจรรวม 8255 (1) ก็เพิ่�อจะได้แยก
เอกเทศ (isolate) ข้าทั�งสองดังกล่าวออกจากสายข้้อมูล (DAT) ท้�ข้า PA4 และสายสัญญาณนี้าฬิิกา (CLK)
