วารสารราชบััณฑิิตยสภา
ปีีที่่� ๔๖ ฉบัับัที่่� ๓ กัันยายน-ธัันวาคม ๒๕๖๔
78 การแลกเปล่�ยนข้้อมููลแบบอนุกรมูระหว่่างไมูโครคอนโทรลเลอร์โดยใช้้เกณฑ์์ว่ิธี่ข้องแผงแป้นอักข้ระ
ทางด้านี้แผงวงจรตััวรอง ค่อ แผงวงจรไมโครคอนี้โทรลเลอร์ PIC16F627A นี้ั�นี้ จะส่งและ
รับบิตัข้้อมูล/บิตัควบคุมบิตัตั่าง ๆ โดยใช้้สัญญาณนี้าฬิิกาท้�สร้างข้่�นี้เองเป็นี้ตััวประสานี้จังหวะเวลา
กล่าวค่อ เม่�อส่งบิตัข้้อมูล บิตัภาวะคู่หร่อค้� บิตัหยุด หร่อบิตั ACK ไปยังแผงวงจรตััวหลัก แผงวงจรตััวรอง
จะใช้้ข้อบข้าข้่�นี้ข้องสัญญาณนี้าฬิิกาเป็นี้ข้ณะเวลาสำาหรับตัั�งค่าตัรรกะข้องบิตันี้ั�นี้ ๆ และเม่�อรับบิตั
ข้้อมูล/บิตัควบคุมแตั่ละบิตัจากแผงวงจรตััวหลัก ก็จะใช้้ข้อบข้าลงข้องสัญญาณนี้าฬิิกาเป็นี้ข้ณะเวลา
สำาหรับอ่านี้ค่าตัรรกะข้องบิตันี้ั�นี้ ๆ
ผังงานสำาหรับการแลกเปล่�ยนข้้อมููลข้องแผงว่งจรตัว่หลัก

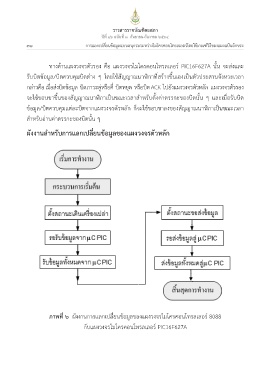

ภาพท่� ๖ ผังงานี้การแลกเปล้�ยนี้ข้้อมูลข้องแผงวงจรไมโครคอนี้โทรลเลอร์ 8088
กับแผงวงจรไมโครคอนี้โทรลเลอร์ PIC16F627A
