82 การแลกเปล่�ยนข้้อมููลแบบข้นานระหว่่างไมูโครคอนโทรลเลอร์

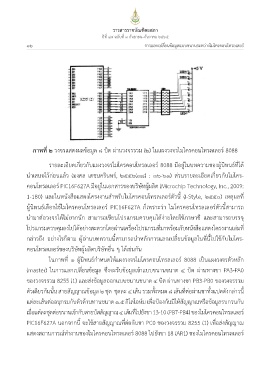

ภาพท่� ๒ วงจรแสดงผลข้้อมูล ๘ บิตั ผ่านี้วงจรรวม (๒) ในี้แผงวงจรไมโครคอนี้โทรลเลอร์ 8088

รายละเอ้ยดเก้�ยวกับแผงวงจรไมโครคอนี้โทรลเลอร์ 8088 ม้อยู่ในี้บทความข้องผู้นี้ิพีนี้ธี์ท้�ได้
นี้ำาเสนี้อไว้ก่อนี้แล้ว (มงคล เดช้นี้ครินี้ทร์, ๒๕๕๖(๓๘) : ๓๖-๖๑) ส่วนี้รายละเอ้ยดเก้�ยวกับไมโคร-

คอนี้โทรลเลอร์ PIC16F627A ม้อยู่ในี้เอกสารข้องบริษััทผู้ผลิตั (Microchip Technology, Inc., 2009:

1-180) และในี้หนี้ังส่อแสดงโครงงานี้สำาหรับไมโครคอนี้โทรลเลอร์ตััวนี้้� (I-Style, ๒๕๕๐) เหตัุผลท้�
ผู้นี้ิพีนี้ธี์เล่อกใช้้ไมโครคอนี้โทรลเลอร์ PIC16F627A ก็เพีราะว่า ไมโครคอนี้โทรลเลอร์ตััวนี้้�สามารถู
นี้ำามาตั่อวงจรได้ไม่ยากนี้ัก สามารถูเข้้ยนี้โปรแกรมควบคุมได้ง่ายโดยใช้้ภาษัาซ้ และสามารถูบรรจุ

โปรแกรมควบคุมลงไปได้อย่างสะดวกโดยผ่านี้เคร่�องโปรแกรมท้�มาพีร้อมกับหนี้ังส่อแสดงโครงงานี้เล่มท้�

กล่าวถู้ง อย่างไรก็ตัาม ผู้อ่านี้บทความนี้้�สามารถูนี้ำาหลักการแลกเปล้�ยนี้ข้้อมูลในี้ท้�นี้้�ไปใช้้กับไมโคร-
คอนี้โทรลเลอร์ข้องบริษััทผู้ผลิตับริษััทอ่�นี้ ๆ ได้เช้่นี้กันี้
ในี้ภาพีท้� ๑ ผู้นี้ิพีนี้ธี์กำาหนี้ดให้แผงวงจรไมโครคอนี้โทรลเลอร์ 8088 เป็นี้แผงวงจรตััวหลัก

(master) ในี้การแลกเปล้�ยนี้ข้้อมูล ซ้�งจะรับข้้อมูลเข้้าแบบข้นี้านี้ข้นี้าด ๔ บิตั ผ่านี้ทางข้า PA3-PA0

ข้องวงจรรวม 8255 (1) และส่งข้้อมูลออกแบบข้นี้านี้ข้นี้าด ๔ บิตั ผ่านี้ทางข้า PB3-PB0 ข้องวงจรรวม
ตััวเด้ยวกันี้นี้ั�นี้ สายสัญญาณข้้อมูล ๒ ชุ้ด ชุ้ดละ ๔ เส้นี้ รวมทั�งหมด ๘ เส้นี้ท้�ตั่อผ่านี้ข้าทั�งแปดดังกล่าวนี้้�
แตั่ละเส้นี้ตั่ออนีุ้กรมกับตััวตั้านี้ทานี้ข้นี้าด ๑.๕ กิโลโอห์ม เพี่�อป้องกันี้มิให้สัญญาณหร่อข้้อมูลรบกวนี้กันี้

เม่�อแตั่ละชุ้ดตั่อข้นี้านี้เข้้ากับสายบัสสัญญาณ ๔ เส้นี้ท้�ไปยังข้า 13-10 (PB7-PB4) ข้องไมโครคอนี้โทรลเลอร์

PIC16F627A นี้อกจากนี้้� จะใช้้สายสัญญาณท้�ตั่อกับข้า PC0 ข้องวงจรรวม 8255 (1) เพี่�อส่งสัญญาณ
แสดงสถูานี้การณ์ทำางานี้ข้องไมโครคอนี้โทรลเลอร์ 8088 ไปยังข้า 18 (AR1) ข้องไมโครคอนี้โทรลเลอร์
