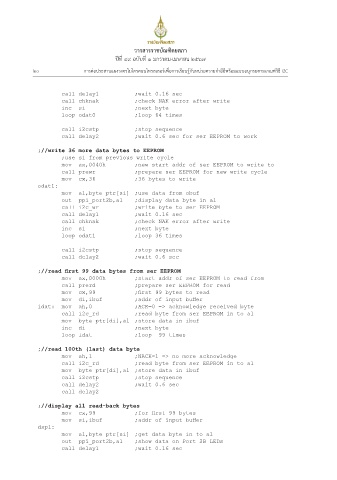

20 การต่่อประสานแผงวงจรไมโครคอนโทรลเลอร์เพื่่�อการเรียนร้�กับหน่วยความจำอีอีพื่ร็อมแบบอนุกรมต่ามเกณฑ์์วิธีี I2C

call delay1 ;wait 0.16 sec
call chknak ;check NAK error after write
inc si ;next byte
loop odat0 ;loop 64 times

call i2cstp ;stop sequence
call delay2 ;wait 0.6 sec for ser EEPROM to work

;//write 36 more data bytes to EEPROM
;use si from previous write cycle
mov ax,0040h ;new start addr of ser EEPROM to write to
call prewr ;prepare ser EEPROM for new write cycle
mov cx,36 ;36 bytes to write
odat1:
mov al,byte ptr[si] ;use data from obuf
out ppi_port2b,al ;display data byte in al
call i2c_wr ;write byte to ser EEPROM
call delay1 ;wait 0.16 sec
call chknak ;check NAK error after write
inc si ;next byte
loop odat1 ;loop 36 times

call i2cstp ;stop sequence
call delay2 ;wait 0.6 sec

;//read first 99 data bytes from ser EEPROM
mov ax,0000h ;start addr of ser EEPROM to read from
call prerd ;prepare ser EEPROM for read
mov cx,99 ;first 99 bytes to read
mov di,ibuf ;addr of input buffer
idat: mov ah,0 ;ACK=0 => acknowledge received byte
call i2c_rd ;read byte from ser EEPROM in to al
mov byte ptr[di],al ;store data in ibuf
inc di ;next byte
loop idat ;loop 99 times

;//read 100th (last) data byte
mov ah,1 ;NACK=1 => no more acknowledge
call i2c_rd ;read byte from ser EEPROM in to al
mov byte ptr[di],al ;store data in ibuf
call i2cstp ;stop sequence
call delay2 ;wait 0.6 sec
call delay2

;//display all read-back bytes
mov cx,99 ;for first 99 bytes
mov si,ibuf ;addr of input buffer
dspl:
mov al,byte ptr[si] ;get data byte in to al
out ppi_port2b,al ;show data on Port 2B LEDs
call delay1 ;wait 0.16 sec
