false cope

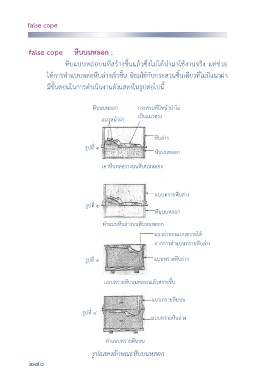

false cope หีบบนหลอก :
หีบแบบหล่อบนที่สร้างขึ้นแล้วซึ่งไม่ได้น�ามาใช้งานจริง แต่ช่วย
ให้การท�าแบบหล่อหีบล่างเร็วขึ้น นิยมใช้กับกระสวนชิ้นเดียวที่ไม่มีแนวผ่า
มีขั้นตอนในการด�าเนินงานดังแสดงในรูปต่อไปนี้
หีบบนหลอก กระสวนที่มีหน้าผ่าไม่
แนวหน้าผ่า เป็นแนวตรง
หีบล่าง
รูปที่ ๑
หีบบนหลอก
เอาหีบหล่อวางบนหีบบนหลอก
แบบทรายหีบล่าง
รูปที่ ๒
หีบบนหลอก
ท�าแบบหีบล่างบนหีบบนหลอก
แนวผ่าของแบบทรายได้
จากการต�าแบบทรายหีบล่าง
รูปที่ ๓ แบบทรายหีบล่าง
แบบทรายหีบบนหลอกแล้วหงายขึ้น
แบบทรายหีบบน
รูปที่ ๔
แบบทรายหีบล่าง
ท�าแบบทรายหีบบน
รูปแสดงลักษณะหีบบนหลอก
